Đèn chiếu sáng - giải pháp nâng cao tỉ lệ đọc mã vạch

Khả năng đọc mã vạch chủ yếu phụ thuộc vào mức độ in của mã vạch, khả năng của đầu đọc mã vạch và liệu mã vạch có được chiếu sáng theo cách tối đa hóa độ tương phản của nó hay không.

Chất lượng và sự phù hợp của ánh sáng là một cách thường không được đánh giá cao để cải thiện tỷ lệ đọc. Có một cách khác mà hầu hết các doanh nghiệp bỏ qua, đó là đèn chiếu sáng. Trên thực tế, ánh sáng thích hợp có thể làm tăng tỷ lệ đọc đáng kể với chi phí vừa phải.

1. Tình trạng hiện tại của việc quét mã vạch

Nhiều mã không được in trên các nhãn như vậy, mà thay vào đó là phần trực tiếp được đánh dấu (DPM) trên chính đối tượng bằng phương pháp vật lý như chấm peen hoặc khắc laser. Các mã như vậy có thể có độ tương phản thấp, nhỏ, hoặc trên các bề mặt cong hoặc phản chiếu và đang trở nên phổ biến hơn nhiều trong một số ngành công nghiệp.

Các mã vạch DPM không hề dễ đọc nếu không có ánh sáng hỗ trợ

Tăng khả năng đọc cho mã DPM đòi hỏi các giải pháp chiếu sáng cụ thể. Ánh sáng có thể được hiển thị trên mã ở nhiều góc độ khác nhau, được chuẩn trực hoặc khuếch tán, có nhiều màu sắc và cường độ khác nhau.

Mục đích là chọn kiểu chiếu sáng tạo ra hình ảnh đồng nhất, cường độ cao và không bị chói, tối đa hóa độ tương phản cả trong mã và giữa mã và nền của nó. Đó là giá trị thời gian và nỗ lực để đưa ra lựa chọn đèn chiếu sáng phù hợp.

2. Các công nghệ chiếu sáng phù hợp

2.1. Chiếu sáng trường (Bright-field)

Đối với mã vạch được in trên nhãn, đèn định hướng sáng trên trục hoặc hơi lệch thường là giải pháp tốt nhất để tăng cường độ tương phản của mã vạch. Ngay cả với các nhãn mã vạch được in tốt, cũng cần chú ý đến cấu hình chiếu sáng.

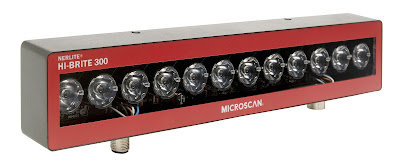

Đèn trường sáng của Microscan

Các sửa đổi nhẹ về cường độ, góc, bộ lọc và màu sắc có thể có những tác động đáng chú ý. Nếu có bất kỳ phản xạ bề mặt nào có thể gây ra các điểm nóng trong hình ảnh, thì chiếu sáng khuếch tán sẽ là lựa chọn tốt hơn. Một loại đèn chiếu sáng dạng này bạn có thể mua về là Microscan hi-BRITE.

2.2. Đèn chiếu sáng trường tối (Dark Illuminators)

Ánh sáng trường tối đặc biệt thích hợp để đọc mã DPM. Chấm chấm liên quan đến việc thụt vào một bề mặt với một loạt các chấm bị ngắt kết nối và do đó có kích thước thứ ba, không giống như mã vạch in. Trong khắc laser, tia laser hội tụ tạo ra những thay đổi về màu sắc, kết cấu hoặc độ sâu trên bề mặt vật thể.

Đèn trường tối cho nội dung rõ rệt hơn

Chiếu sáng trường tối bao gồm việc chiếu sáng mã DPM ở góc thấp, thường là 30 độ. Giống như mặt trời mọc hoặc mặt trời lặn, góc này nhấn mạnh sự khác biệt về kết cấu và kích thước. Máy ảnh, ngay phía trên mã, chỉ nhận ánh sáng phản xạ từ các cạnh của mã DPM. Ánh sáng từ bề mặt được phản xạ ra khỏi máy ảnh, giảm thiểu mọi vấn đề với bề mặt sáng bóng.

Tùy thuộc vào chất lượng cụ thể của bề mặt giữ mã DPM, việc chọn một màu cụ thể, chẳng hạn như màu xanh lam, có thể làm tăng độ tương phản. Loại ánh sáng này phải gần với mã đang đọc và có thể được tạo ra bởi nhiều nguồn sáng khác nhau, bao gồm đèn thanh, đèn vòng hoặc đèn điểm.

Thiết bị đại diện cho dòng trường tối này là đèn trường tối Microscan Vision Lightning. Tham khảo tại link: http://radiantglobal.com.vn/microscan-vision-lighting-dark-field-illuminators.html

2.3. Hệ thống chiếu sáng khuếch tán

Bề mặt cong hoặc phản chiếu sẽ tạo ra phản xạ ánh sáng không đồng đều từ ánh sáng trên trục chẳng hạn như ánh sáng vòng đồng trục, dẫn đến các điểm nóng và vùng tối hơn. Điều này lấn át sự tương phản trong chính mã vạch.

Ánh sáng khuếch tán, còn được gọi là ánh sáng trường sáng đầy đủ hoặc ánh sáng ban rộng, tạo ra nền đồng đều, làm cho mã dễ đọc hơn. Điều này đặc biệt hiệu quả khi ánh sáng có thể được đặt gần mã vạch.

Một số nhãn in hoặc nhãn phải được đọc qua bao bì trong suốt, cũng bị phản xạ và điểm nóng, và do đó cũng được hưởng lợi từ ánh sáng khuếch tán. Bạn có thể tham khảo sản phẩm đèn khuếch tán từ Microscan tại link: http://radiantglobal.com.vn/microscan-vision-lighting-smart-series-doal-illuminators.html

3. Thiết lập nhanh chóng và phát hiện khoảng cách

Dĩ nhiên, các giải pháp chiếu sáng mã vạch không chỉ giới hạn ở các đồ đạc đơn giản. Trong nhiều ứng dụng đọc mã vạch, có thể có những thay đổi thường xuyên về khoảng cách làm việc, các loại và hướng khác nhau của mã vạch và rất nhiều sản phẩm khác nhau nhỏ hơn yêu cầu sự thay đổi về ánh sáng.

Việc thiết lập các thiết lập đọc tối ưu có tính đến tất cả các yếu tố có thể phức tạp và ngay cả sau khi thiết lập được thiết lập, việc chuyển đổi từ thiết lập này sang thiết lập khác có thể mất thời gian, làm giảm thông lượng.

Chiếu sáng trường sáng với cảm biến khoảng cách tích hợp và cấu hình lại ánh sáng nhanh, chẳng hạn như được cung cấp bởi đèn Microscan dành cho đầu đọc mã vạch gắn cố định, có thể là một giải pháp tuyệt vời trong những trường hợp như vậy. Tham khảo các loại đèn cho Microscan tại đây.

Khi khoảng cách đến mã vạch thay đổi, đèn phát hiện khoảng cách có thể tăng hoặc giảm cường độ ngay lập tức để giữ cho độ chiếu sáng mã vạch không đổi và tối ưu hóa thời gian đọc đồng thời với tiêu điểm máy ảnh và các thay đổi khác.

4. Tầm quan trọng của việc thử nghiệm chiếu sáng

Đèn chiếu giúp việc thiết lập ánh sáng thử nghiệm trở nên dễ dàng. Nhưng mọi thiết lập chiếu sáng cần được kiểm tra và sửa đổi định kỳ. Thiết lập ban đầu có thể đã tối ưu, nhưng các điều kiện có thể thay đổi theo thời gian.

Kết cấu hoặc độ tương phản trên nhãn in có thể khác nhau tùy thuộc vào tình trạng máy in. Những thay đổi trong đường dây có thể mang lại ánh sáng xâm nhập từ các thiết bị khác. Việc giảm tỷ lệ đọc thường có thể bắt nguồn từ điều kiện ánh sáng kém và có thể được sửa đổi nhanh chóng.

Đối với một cái gì đó có thể nhìn thấy được, ánh sáng bị bỏ qua một cách đáng ngạc nhiên khi nói đến việc tối ưu hóa việc đọc mã vạch. Mang lại sự chú ý mà nó xứng đáng được chiếu sáng sẽ mang lại lợi ích trong việc tăng tỷ lệ trong thao tác này.

Nguồn: cognex.com
